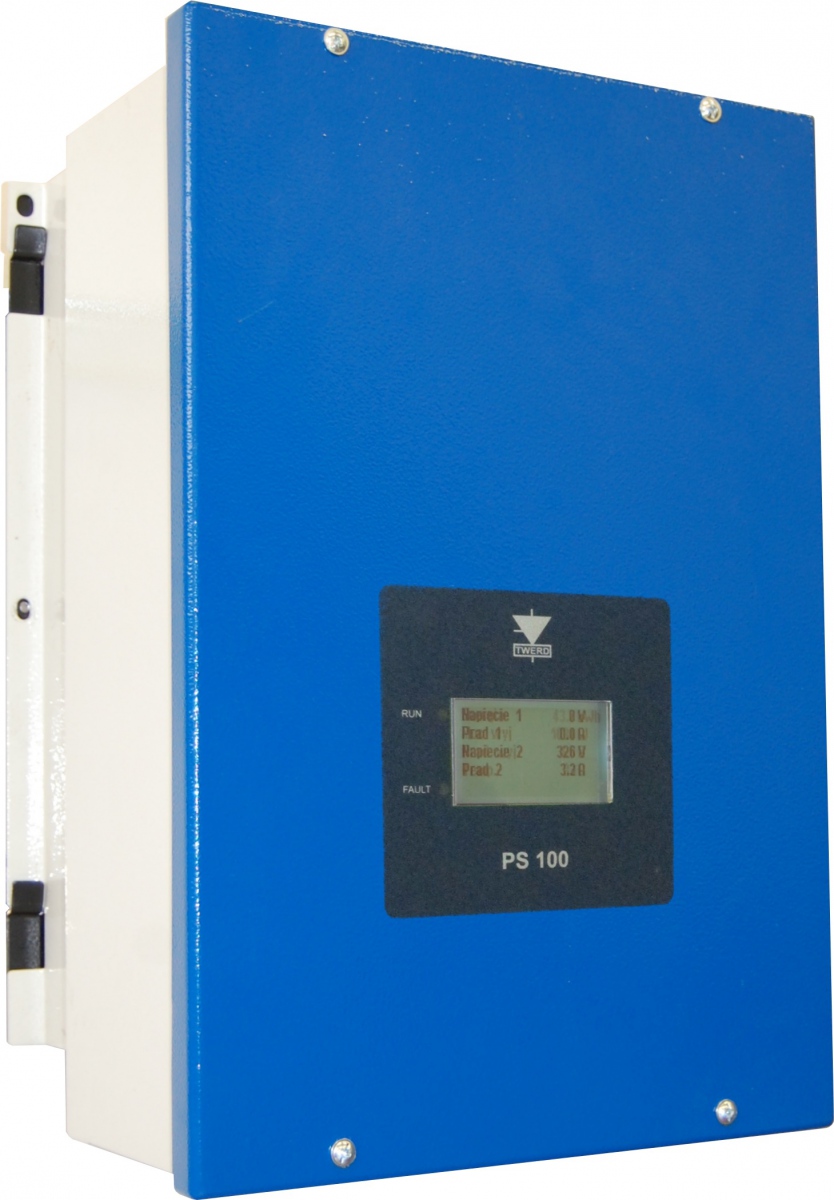

Inwerter On-grid Twerd 3kW

Podany model współpracuje z turbiną wiatrową 1,5kW lub 2,8kW.

Rodzina jednofazowych, wysokosprawnych i beztransformatorowych przekształtników przeznaczona jest do współpracy z elektrowniami fotowoltaicznymi o mocy do 5.5kW. Umożliwiają one przesyłanie energii do jednofazowej sieci energetycznej lub mogą pracować w tzw. systemie wyspowym. W obu

przypadkach są wyposażone w algorytmy śledzenia mocy umożliwiając tym samym optymalne wykorzystanie odnawialnego źródła energii (OZE). Układ o mocy 5.5kW wyposażono w dwa tory źródłowe co umożliwia bardziej optymalne wykorzystanie energii w przypadku, kiedy część paneli jest zasłonięta chmurami lub śniegiem, gdyż każdy z kanałów współpracuje z niezależnymi algorytmami śledzenia mocy, bądź zastosowanie dwóch źródeł energii jednocześnie np. „turbina wiatrowa-panele fotowoltaiczne”.

Obwód mocy zrealizowano na nowoczesnych tranzystorach IGBT. Sterowanie modulacją napięcia wyjściowego realizowana jest programowo za pomocą mikrokontrolera DSP. Zastosowano różne sposoby modulacji, które pozwalają osiągnąć sprawność nawet 97% w pracy „na sieć” („on-grid”) oraz podczas pracy wyspowej („off-grid”).

Wewnętrzne obwody elektroniczne zasilane są z przetwornicy dostarczającej stabilizowane napięcia zasilania przy napięciu wejściowym DC zawierającym się w przedziale od 70 do 390V.

Zaciski sterujące falownika odizolowane są galwanicznie od obwodu procesora i obwodu mocy. Całkowita separacja procesora zarówno od obwodów mocy jak i części wejściowej zapewnia dużą odporność systemu mikroprocesorowego na zakłócenia.

Przy pomocy komputera można odczytać z układu informacje dotyczące aktualnego napięcia otrzymywanego z generatora aktualnej mocy oddawanej do obciążenia (odbiorniki użytku domowego lub sieć), energii oddanej w ciągu ostatniej doby, tygodnia, miesiąca czy też informację o występujących awariach.

Urządzenie działa w pełni autonomicznie. Po zainstalowaniu przez osobę uprawnioną, rola użytkownika sprowadza się jedynie do systematycznej kontroli stanu urządzenia (wystąpienie awarii, zalanie wodą, itd.).

Układ wyposażony jest w rozbudowany układ diagnostyki oraz blokad i zabezpieczeń chroniący przemiennik i użytkownika. Posiada zabezpieczenia:

- przeciwzwarciowe lub zbyt duży prąd na wyjściu przemiennika,

- chroniące przed za dużym prądem,

- ponad napięciowe,

- obniżone napięcie w obwodzie pośredniczącym,

- przed zbyt wysoką temperaturą radiatora,

- przeciążenie,

- anty-wyspowe (odłączenie przekaźnikami od sieci w przypadku jej zaniku).

Zastosowanie:

- małe elektrownie wiatrowe od 1 do 5,5kW

- możliwość podłączenie dwóch oddzielnych źródeł OZE (elektrownia wiatrowa + panele PV)

Cechy główne:

- układy 1 oraz 3 fazowe

- moce od 1 do 5,5 Kw

Dane wejściowe:

- wejście elektrowni wiatrowej:

- zakres napięcia wejściowego: 3x60-500 Vac

- maksymalny prąd wejściowy: do 1-2kW 12A, 2-3kW 15A, 5,5kW 2x15A

Wejście paneli PV (opcjonalnie):

- zakres napięcia wejściowego: 70-450 Vdc

- maksymalny prąd wejściowy: 12A

- ilość urządzeń MPPT: 1

Dane wyjściowe:

- napięcie wyjściowe: 1x230Vac lub 3x230Vac

- częstotliwość wyjściowa: 50Hz (-6Hz…+5Hz)

- prąd znamionowy wyjściowy: 13A

- współczynnik zniekształceń: <5%

- zużycie energii: 0 dla wyłączonego, 2W w trybie czuwania

Pozostałe dane:

- max sprawność: 97%

- przeciążalność: 110%

- MPPT (wejście wiatrakowe): oparte na charakterystyce 16 pkt. (Hz vs A)

- MPPT (wejście PV): algorytm nadążny

- rodzaj pracy: ON GRID

- komunikacja: Ethernet, 2x RS485 Modbus RTU

- możliwość podłączenia rezystorów zapobiegająca rozbieganiu się turbiny

Zabezpieczenia:

- nadnapięciowe w obwodzie DC i na zaciskach wejściowych

- nadprądowe w obwodach wejściowych, obwodzie wyjściowym AC termiczne falownika przed pracą wyspową zwarciowe

Monitoring poprzez WWW:

- monitowane dane m.in. moc chwilowa, łączna energia oddawana od początku instalacji, energia ostatniej doby, prądy wejściowe i wyjściowe, napięcie wejściowe i wyjściowe, temperatura radiatora

Wymiary:

- wymiary (wys x szer x głęb) 338 x 433 x 183

- masa 17 kg

Gwarancja:

3 lata
