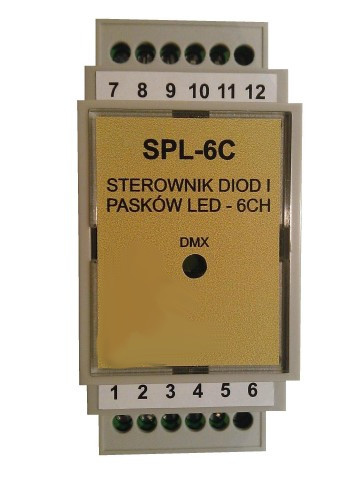

6-kanałowy sterownik diod i pasków LED SPL-6C w obudowie na szynę DIN. Sterowany za pomocą protokołu DMX.

Sterownik SPL-6C jest urządzeniem przeznaczonym do sterowania diodami lub taśmami LED na 6 niezależnych wyjściach za pomocą 6 kanałów sygnału DMX-512. Opcjonalnie 7 i 8 kanał DMX (od ustawionego adresu DMX sterownika) mogą służyć jako DIMMER i STROBO, czyli funkcje regulujące jasność i szybkość migania LED na wszystkich 6 wyjściach jednocześnie.

Sterownik SPL-6C reguluje jasność świecenia LED tzw. sygnałem PWM. Częstotliwość PWM wynosi ponad 244Hz, co sprawia, że światło jest stabilne i przyjazne dla oczu, dla każdej zadanej sygnałem DMX jasności świecenia.

Napięcie zasilania SPL-6C wynosi 12V do 24V, a wydajność prądowa 3A na kanał.

Dla zwiększenia obciążalności prądowej SPL-6C można zastosować wzmacniacze PWM typu WZM-3C.

Dane techniczne SPL-6C:

Napięcie zasilania: 12-24V DC

Pobór prądu - zaciski V+ V-: max 50mA

Ilość wyjść PWM: 6 – CH1 do CH6

Typ wyjść: OC (otwarty kolektor, N-MOSFET)

Polaryzacja wyjść: wspólny plus (wspólna anoda)

Obciążalność każdego wyjścia: 3A

Rozdzielczość sygnałów PWM: 16 bit

Częstotliwość sygnałów PWM: 244 Hz

Sposób sterowania: sygnał DMX-512

Ilość zajmowanych kanałów DMX: 6, 7 lub 8 zależnie od konfiguracji

Zakres temperatur i warunki pracy: +5°C - +45°C, pomieszczenia suche

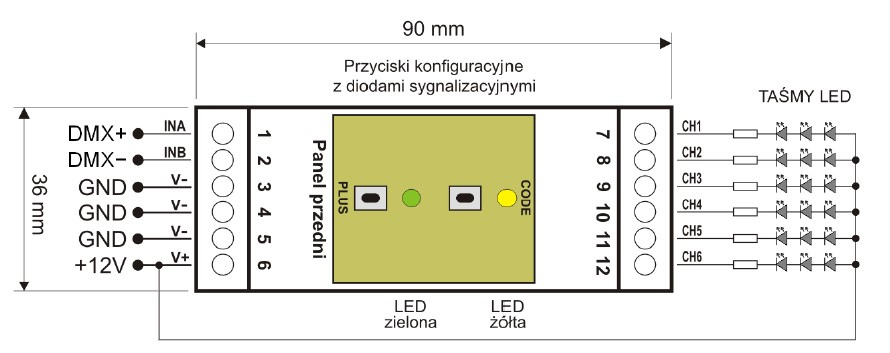

Wymiary sterownika: 36 x 90 x 60 mm
