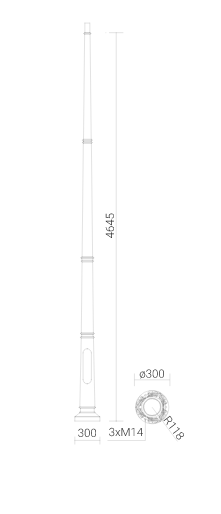

Słup SP-4W - 17451F typ zakończenia E

Oprawy do montażu bezpośrednio na słupie: typ zakończenia „B” – Ø60 – OS-1, OP, OPA-1

Układy ramion: typ zakończenia „A” – Ø60 – układy ramion: 1, 2, 2+1, 3, 3+1

Słupy oświetleniowe o zewnętrznej warstwie z tworzywa sztucznego stanowią elementy małej architektury i są przeznaczone do oświetlania parków, skwerów, terenów zielonych, placów i rynków miejskich. Różnorodność kształtów i wysokości słupów pozwala na dopasowanie oświetlenia do danego otoczenia.

Słupy o zewnętrznej warstwie z tworzywa sztucznego wyróżniają się wysoką estetyką, łatwym transportem oraz montażem, odpornością na niekorzystne czynniki zewnętrzne, wysoką wytrzymałością mechaniczną i dynamiczną.

Budowa słupa

Słup oświetleniowy o zewnętrznej warstwie z tworzywa sztucznego zbudowany jest z trzech połączonych elementów:

• konstrukcji nośnej wykonanej ze stalowych rur o budowie hybrydowej, przyspawanej do podstawy stalowej wzmocnionej zastrzałami,

• elementów zewnętrznych wykonanych ze specjalnej kompozycji tworzyw sztucznych metodą termoformowania oraz metodą wtrysku,

• samogasnącej, sztywnej pianki poliuretanowej, która wypełnia przestrzeń między konstrukcją, a powłoką z tworzywa sztucznego słupa.

Słup został tak zaprojektowany, aby obciążenia wynikające głównie z naporu wiatru przenosiła jego konstrukcja stalowa

Powłoka z tworzywa sztucznego wykonywana jest w dwóch opcjach:

• standardowej odporności termicznej – słupy przeznaczone do stosowania w krajach, gdzie temperatura powietrza mieści się w zakresie od -30o C do +40o C,

• podwyższonej odporności termicznej – słupy przeznaczone do stosowania w krajach, gdzie temperatura powietrza jest niższa niż -30o C oraz przekracza +40o C; dotyczy to słupów w kolorze czarnym. Typ słupa w takim wykonaniu opatrzony jest dodatkową literą „F”.

Rodzaje słupów Słupy oświetleniowe o zewnętrznej warstwie z tworzywa sztucznego są produkowane w trzech wersjach:

S – stylowej,

SP – prostej,

SM – modyfikowanej

Wysoka odporność na działanie:

- niekorzystnych warunków atmosferycznych

- soli, amoniaku i innych substancji żrących

- promieniowania UV

Budowa słupa

Słup oświetleniowy o zewnętrznej warstwie z tworzywa sztucznego zbudowany jest z trzech połączonych elementów.

typ zakończenia „A”

do montażu układu ramion

typ zakończenia „B”

do montażu opraw bezpośrednio na słupie z zakończeniem montażowym ø60

Zakończenie typu “E”

 do montażu wysięgników WTM

Typy zakończeń słupa - dotyczy słupów stylowych typu S-xx

Do przesyłek paletowych (fundamenty i duże oprawy oświetleniowe) należy doliczyć koszt palety (1 paleta = 70zł netto), paleta jest zwrotna.

Po odesłaniu jej do magazynu wystawiamy korektę.

Złącza słupowe dobiera się na podstawie ilości opraw montowanych na słupie.

Jeżeli na słupie jest jedna oprawa należy zastosować TB1 lub TB11

Jeżeli na słupie jest więcej opraw stosuje się TB2 lub TB12

W przypadku stosowania kabli o cieńszym przekroju stosuje się NTB

Kolory anodowania słupów aluminiowych

Typy zakończeń słupa - dotyczy słupów stylowych typu S

Okres gwarancji wynosi:

a) 60 miesięcy – na słupy, maszty, wysięgniki i kinkiety aluminiowe anodowane, z możliwością wydłużenia do 240 miesięcy w dodatkowym oświadczeniu gwarancyjnym, po podaniu przez Kupującego, przed złożeniem zamówienia, informacji o celu nabycia i przeznaczeniu zamawianych Produktów, w tym o miejscu i warunkach ich posadowienia (tj.: miejsce montażu lub zabudowy z uwzględnieniem mostów, wiaduktów, klimatu /morski, górski/, wysokości n.p.m. i p.p.m, etc.) oraz o planowanym łączeniu zamawianych Produktów z innym produktem,

b) 36 miesięcy – słupy, maszty, wysięgniki, kinkiety aluminiowe malowane,

c) 36 miesięcy – na oprawy wysokoprężne i słupki SA,

d) 60 miesięcy – na oprawy aluminiowe anodowane zawierające diody LED,

e) 36 miesięcy – na oprawy aluminiowe malowane zawierające diody LED,

f) 60 miesięcy – na zabezpieczenie elastomerem (w tym 24 miesiące dla zewnętrznej powłoki malowanej i dla powłoki antygraffiti),

g) 120 miesięcy – na słupy i układy ramion o zewnętrznej warstwie z tworzywa sztucznego,

h) 36 miesięcy – na złącza słupowe,

i) 60 miesięcy – na fundamenty betonowe i kosze zbrojeniowe.
