Oprawa awaryjna EYE LED 1W

Wykonanie:

• obudowa z poliwęglanu
• tarcza ze stali

Montaż:

• opcjonalnie podtynkowo lub do gipskartonu

Dane techniczne:

• Zasilanie: 220 ÷ 240V  50÷60Hz
• Źródło światła: LED
• Klasa izolacji: II lub III
• Stopień ochrony: IP 20
• Temperatura otoczenia: 0 ° C ÷ 40 ° C
• Czas ładowania akumulatora: do 24h
• Rodzaj akumulatora: Ni-MH
• Czas pracy w trybie awaryjnym: 1,2 lub 3 h ( zależnie od modelu)
• Zaciski przyłączeniowe:  2×2,5mm2  lub  3×2,5mm2  (zależnie od modelu)

Cechy charakterystyczne:

• Dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora
• Elektroniczne zabezpieczenie przed całkowitym rozładowaniem baterii
• Zgodnośc z normą PN-EN 60598
• Opcjonalne wykonanie PT lub RS
• Świadectwo dopuszczenia CNBOP
• Duża trwałość źródła światła
• Niskie zużycie energii elektrycznej

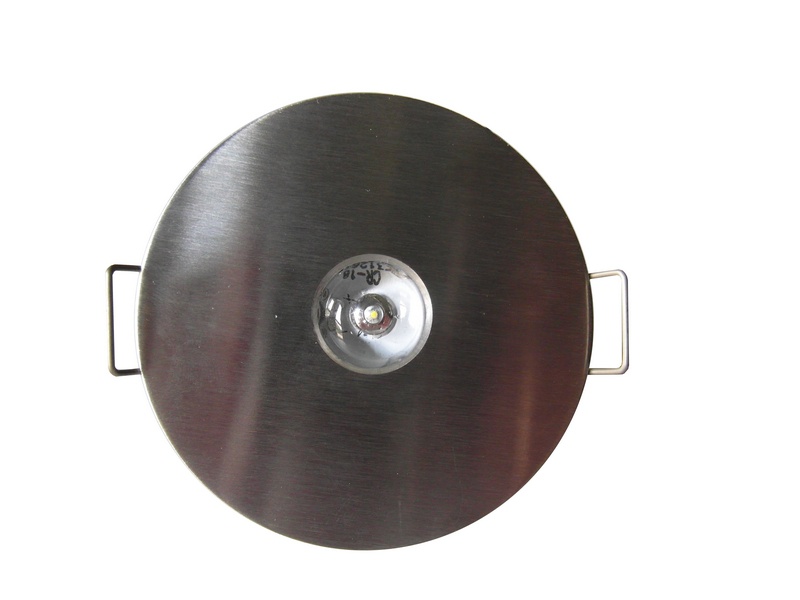

Oprawa awaryjna  Eye przeznaczona jest do stosowania w obiektach użyteczności publicznej jako oprawy awaryjne. Eye to nowoczesna oprawa oświetlenia awaryjnego w której zastosowano okrągłą tarczę jako maskownicę, oraz źródło światła w postaci  trzech  diod Power Led o mocy  1W każda. Rozwiązanie to sprawia, że  strumień świetlny równomiernie podświetla  całą powierzchnię pod oprawą. Tarcza maskująca jest wykonana ze stali nierdzewnej, korpus jest wykonany ze stali ocynkowanej.  Oprawa jest przystosowana do montażu podtynkowego. Niewielkie rozmiary oprawy  sprawiają,  że może ona być zastosowana niemal w każdym pomieszczeniu.

STANDARD

Konfiguracja oprawy

AUTOTEST
Konfiguracja oprawy

Centralna bateria
konfiguracja oprawy

LEGENDA:

SE – awaryjna (ciemna)

SA – awaryjno-sieciowa (jasna)
PT – ręczny przycisk testu
RS – system monitoringu RUBIC
AT - autotest
CB - do centralnej baterii evg AC/DC

FZLV – do centralnej baterii 24VDC

Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):

SE - awaryjna (ciemna)

Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

SA - awaryjno-sieciowa (jasna)

Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny  i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

PT - ręczny przycisk testu

Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.

RS - system monitoringu rubic

Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC

AT - autotest

Oprawa wyposażona w autonomiczny system testujący

S - Sieciowa

Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej

CB - do centralnej baterii

Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

Przykładowy kod zamówienia / indeks oprawy

PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.

AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.

Rodzaje testów:

Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas 5 minut
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas
• zadeklarowany dla danej oprawy (1, 2, 3 h)
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.

Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.

Moduły kompatybilne z oprawami LOVATO

Dla oprawy lovato N w wersji SA lub SE

• NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
• NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N

Dla oprawy lovato N w wersji Autotest

• NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
• NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
