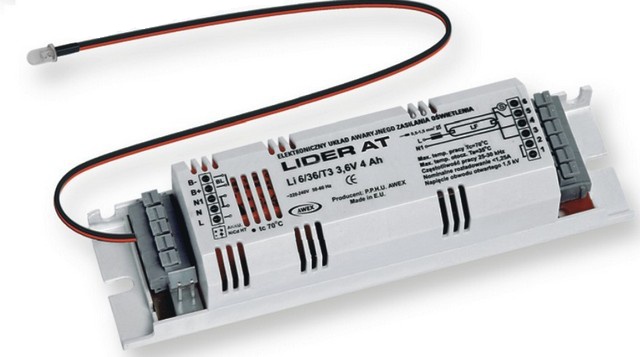

Moduł awaryjny EVG

Dane techniczne:

• Zasilanie sieciowe 230 VAC/50-60Hz
• Moc świetlówki 6 ÷ 80W (zależy od modelu)
• Temperatura otoczenia (ta) 0 ÷ +55°C
• Temperatura pracy (tc) 0 ÷ +70°C
• Akumulatory bezobsługowe wysokotemperaturowe NiCd HT
• Napięcie pakietu akumulatorów 3,6V; 4,8V i 6,0V i pojemność 1,0 ÷ 4,0Ah (zależy odmodelu)
• Znamionowy prąd ładowania akumulatora 0,1C
• Maksymalny prąd rozładowania akumulatora
• Czas ładowania 24h
• Czas świecenia w stanie awaryjnym 1 ÷ 3h
• Czestotliwość pracy 25 ÷ 30 kHz
• Przekrój dołączanych przewodów 0,5 ÷ 1,5mm2
• Stateczniki magnetyczne (VVG, KVG) i elektroniczne (EVG)

Cechy charakterystyczne:

• Automatyczne przełączanie świecenia lamp fluorescencyjnych pomiędzy zasilaniem normalnym jak i awaryjnym
• Długa żywotność lampy LF poprzez zastosowanie układu łagodnego zapłonu
• Sygnalizacja poprawnego podłączenia pakietu akumulatorów oraz ich ładowania przyładowaniu z sieci 230VAC
• Kontrola napięcia rozładowania pakietu akumulatorów
• Obudowa układu wykonana z aluminium lub poliwęglanu
• Stopień ochrony IP20
• Niewielkie wymiary oraz łatwość montażu

Elektroniczny układ zasilania oświetlenia przystosowany do zasilania świetlówek liniowych  oraz kompaktowych.

Moduł oświetlenia awaryjnego współpracuje ze wszystkimi statecznikami magnetycznymi.

Moduł oświetlenia awaryjnego EVG współpracuje ze wszystkimi statecznikami elektronicznymi i magnetycznymi.

Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):

SE - awaryjna (ciemna)

Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

SA - awaryjno-sieciowa (jasna)

Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny  i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny

PT - ręczny przycisk testu

Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.

RS - system monitoringu rubic

Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC

AT - autotest

Oprawa wyposażona w autonomiczny system testujący

S - Sieciowa

Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej

CB - do centralnej baterii

Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

Przykładowy kod zamówienia / indeks oprawy

PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.

AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.

Rodzaje testów:

Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas 5 minut
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:

• Wymuszenie pracy awaryjnej oprawy na czas
• zadeklarowany dla danej oprawy (1, 2, 3 h)
• Kontrola prądu rozładowania pakietu akumulatorów
• Kontrola napięcia pakietu akumulatorów

W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.

Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.

Moduły kompatybilne z oprawami LOVATO

Dla oprawy lovato N w wersji SA lub SE

• NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
• NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N

Dla oprawy lovato N w wersji Autotest

• NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
• NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
