Ogólne parametry techniczne |
Napięcie zasilania |
230V |
Klasa ochronności |
II |
Zgodność z normami europejskimi (CE) |
TAK |
Certyfikat CNBOP |
TAK |
Szczegółowe parametry techniczne |
Źródło światła |
LED |
Sposób montażu |
ścienny, sufitowy |
Stopień ochrony IP |
IP65 |
Oświetlenie awaryjne - parametry |
kolor |
biały |
– Sygnalizacja ładowania akumulatora za pomocą diody LED
– Elektroniczne zabezpieczenie przed rozładowaniem baterii
– Funkcja automatycznego testowania (opcjonalnie)
– Możliwość pracy w trybie awaryjnym lub sieciowo – awaryjnym
– Możliwość zastosowania do systemu monitorowania Rubic
– Możliwość zastosowania do centralnej baterii
– Montaż natynkowy lub podtynkowy do ściany lub sufitu
– Korpus oprawy wykonany z poliwęglanu, szyba z plexi
– Oprawa może być zasilana ciągle lub nieciągle
– Montaż do powierzchni płaskich wewnątrz budynku
– Oprawa jest wyposażona w moduł, który pozwala zmieniać tryb pracy na awaryjny
Piktogramy do opraw awaryjnych zamawiane osobno. Wybierz piktogram do oprawy ewakuacyjnej (dodatkowo płatne):
SE - awaryjna (ciemna)
Oprawa przy zasilaniu sieciowym nie świeci. Załącza sie po zaniku napięcia sieciowego i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
SA - awaryjno-sieciowa (jasna)
Oprawa przy zasilaniu sieciowym świeci. Po zaniku napięcia sieciowego przełącza się w tryb awaryjny i świeci przez zadeklarowany czas podtrzymania 1, 2 lub 3 godziny
PT - ręczny przycisk testu
Oprawa wyposażona w przycisk testu, który pozwala na wykonanie testu pracy awaryjnej bez wyłaczania zasilania sieciowego.
RS - system monitoringu rubic
Oprawa wyposażona w moduł adresujący o unikalnym adresie współpracujący z systemem monitoringu RUBIC
AT - autotest
Oprawa wyposażona w autonomiczny system testujący
S - Sieciowa
Oprawa pracująca w sieci 230 V 50Hz nie posiadająca funkcji awaryjnej
CB - do centralnej baterii
Oprawa wyposażona w statecznik elektroniczny AC/DC współpracująca z każdym systemem centralnej baterii

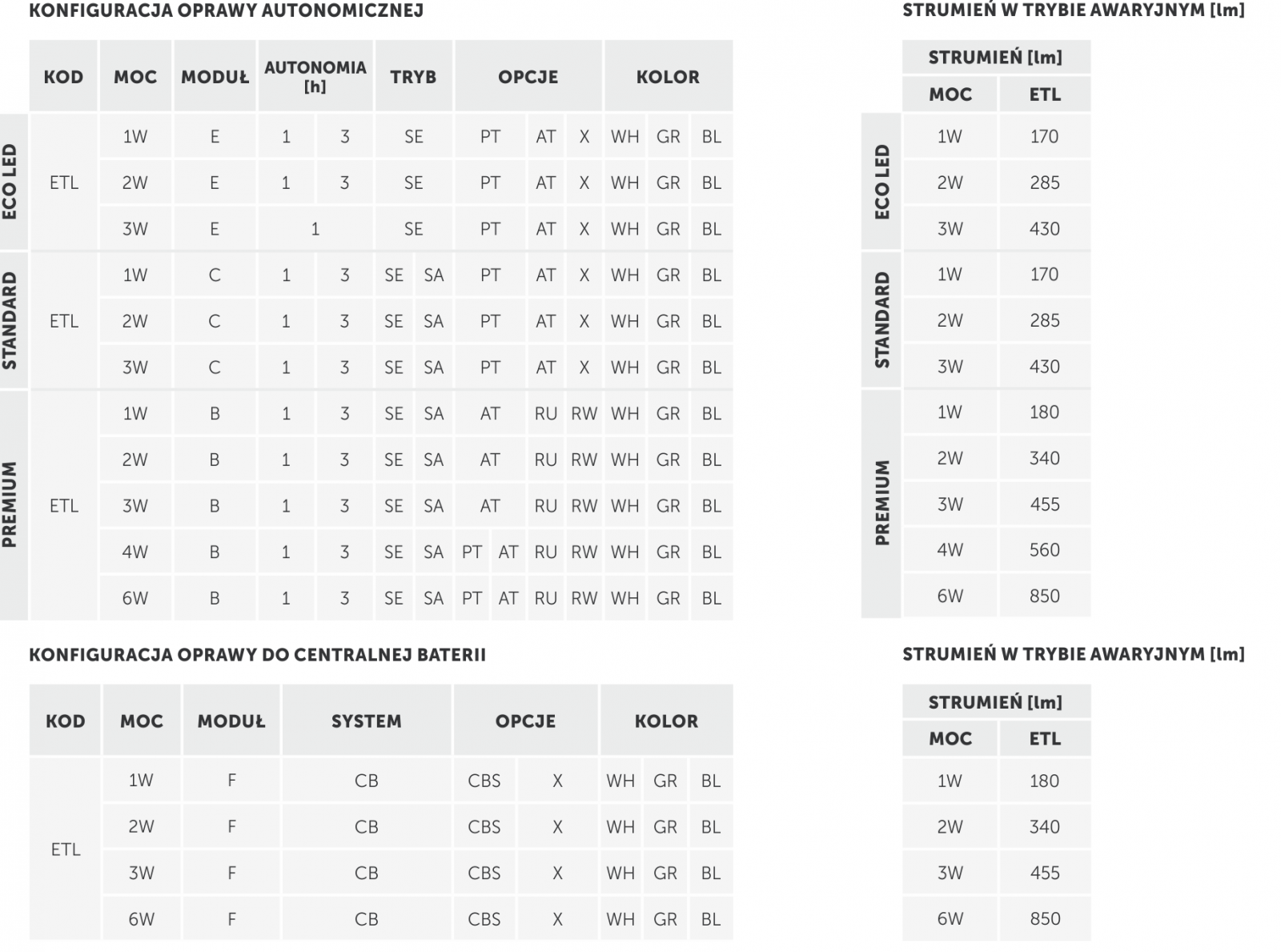

Przykładowy kod zamówienia / indeks oprawy
PT to odmiana opraw z ręcznym przyciskiem testu. Jego naciśnięcie wprowadza oprawę w tryb awaryjny.
AT (Autotest) nie wymaga manualnej ingerencji – oprawy testują się same, zgodnie z opisem katalogowym przy modułach Lider Autotest.
Rodzaje testów:
Test A wyzwalany jest automatycznie co 30dni. Podczas wykonywania testu A sprawdzane są następujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas 5 minut
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
Test B wyzwalany jest automatycznie co 360 dni. Podczas wykonywania testu B sprawdzane są nastepujące parametry:
- Wymuszenie pracy awaryjnej oprawy na czas
- zadeklarowany dla danej oprawy (1, 2, 3 h)
- Kontrola prądu rozładowania pakietu akumulatorów
- Kontrola napięcia pakietu akumulatorów
W przypadku zaniku napięcia sieciowego podczas wykonywania testu A lub B układ pozostaje w stanie awaryjnego zasilania oświetlenia.
Sygnalizacja wykonywania testu jest kontynuowana. Po przywróceniu napięcia zasilania 230V AC układ nadal pozostaje w trybie oświetlenia awaryjnego, aż do przepracowania pełnego cyklu pracy odpowiednio dla testu A lub B.
Moduły kompatybilne z oprawami LOVATO
Dla oprawy lovato N w wersji SA lub SE
- NiCd3,6V 1,5Ah - pakiet akumulatorów NiCd 3,6V 1500mAh Sc B5 „kiełbaska” do oprawy lovato N
- NiMH3,6V 1,5Ah - pakiet akumulatorów NiMH 3,6V 1500mAh B5 „kiełbaska” do oprawy lovato N
Dla oprawy lovato N w wersji Autotest
- NiCd4,8V 1,5Ah - pakiet akumulatorów NiCd 4,8V 1500mAh Sc „kiełbaska” do oprawy lovato N
- NiMH4,8V 1,5Ah - pakiet akumulatorów NiMH 4,8V 1500mAh „kiełbaska” do oprawy lovato N
