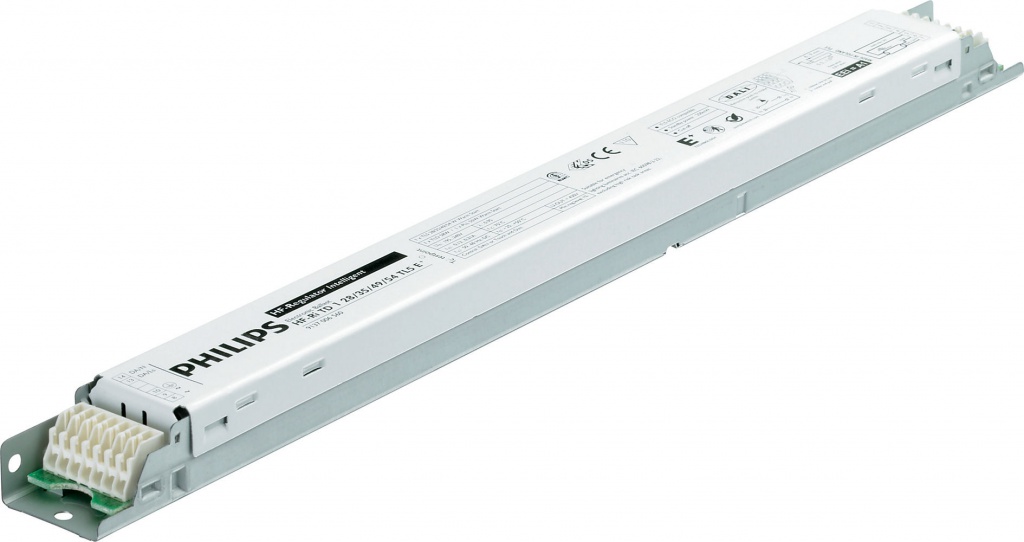

Statecznik HF-Regulator Intelligent Touch DALI for TL5/TL-D/PL-L lamps

Wybierz wariant produktu spośród 3

Hf-ri Td 1 28/35/49/54 Tl5 E+ 195-240v Kod Elektriko: 54681 Kod Philips: 8718291662051 Czas zapłonu: 1 (max) s Znamionowa liczba lamp: 1 piece Moc systemu (statecznik+lampa): 28/35/49/54 Znamionowa lampa: TL5 Napięcie sieciowe: 195-240 V Korpus: L 359x30x21 Rodzaj zapłonu: ciepły zapłon Klasa wydajności energ.: A1 BAT Napięcie awaryjne: 176-254 Nap. zapłonu zasilanie awaryj.: 198-254 V Ochrona złącza sterowania: tak (izolacja podstawowa) Szczytowy prąd początkowy: 20 (max) A Czas szczytowego prądu pocz.: 0.18 ms Max. stateczników dla B16A: 39 x Straty mocy zasilacza: 3.8 W Temperatura stabilnej pracy: > 15°C Wskaźnik statecznikowy str.: 1 - Zakres częstotliwości: 45 (min), 110 (max) kHz Wartość THD EUR: 10 % Poziom hałasu: niesłyszalny Poj. przew. wyjść. do ziemi: 200 (max) pF Poj. przew. wyjść. wzajemna: 200 (max) pF Typ złącza wejściowego: uniwersalna złączka WAGO 251 [przystosowane do automatycznego (ALF i ADS) i ręcznego okablowania] Typ złącza wyjściowego: uniwersalna złączka WAGO 251 [przystosowane do automatycznego (ALF i ADS) i ręcznego okablowania] Typ złącza: uniwersalna złączka WAGO 251 [przystosowane do automatycznego (ALF i ADS) i ręcznego okablowania] Ściągnięcie izolacji: 8,0-9,0 mm Praca Master/Slave: tak [możliwa praca nadrzędna/podrzędna] Śred. przew. do z. wej. sterow: 0,50-1,00 mm2 Śred. przew. do z. wejściowych: 0,50-1,00 mm2 Śred. przew. do z. wyjściowych: 0,50-1,00 mm2 Śred. przew. do zac. auto.: 0.75 mm2 Moc układu TL-D: 55.5 Moc lampy TL-D: 52.2 Straty mocy lampy TL-D: 3.3 Moc układu PL-L: 54.6 Moc lampy PL-L: 51.2 Straty mocy lampy PL-L: 3.4 Moc układu TL5: 32.1/39.1/55.1/57.7 Moc lampy TL5: 29.4/36.4/51.6/54.8 Straty mocy lampy TL5: 2.7/3.0/3.5 Moc układu TL5 ECO: 29.4/33.1/49.1/54.2/ Moc lampy TL5 ECO: 26.3/30.2/45.7/50.4 Straty mocy lampy TL5 ECO: 3.1/2.9/3.4/3.8/ Temp. wymagana do zapłonu: -25 (min), 50 (max) C Temp. otoczenia: -25 (min), 50 (max) C Długość A1: 360.0 mm Odległ. otw. montaż. dł. A2: 350.0 mm Szerokość B1: 30.0 mm Wysokość C1: 22.0 mm Średnica otworu montażowego D1: 4.1 mm Częst.rad. 30 MHz ... 1000MHz: EN 55022 klasa B Certyfikaty: ENEC / VDE-EMV Temp. punktu pomiarowego: 110 [tak] Opakowanie zbiorcze: 12 Waga netto 1 szt.: 0.261 kg Moc znam. lampy TL5: 28/35/49/54 Moc znam. lampy TL-D: 58 Moc znam. lampy PL-L: 55 Moc znam. lampy TL5 ECO: 25/32/45/50 Moc systemu TL-D ECO: 45.8 Znam. Moc lampy TL-D ECO: 51 Moc lampy TL-D ECO: 42.7 Straty mocy TL-D ECO: 3.1

Cena

244,03 zł brutto
198,40 zł netto

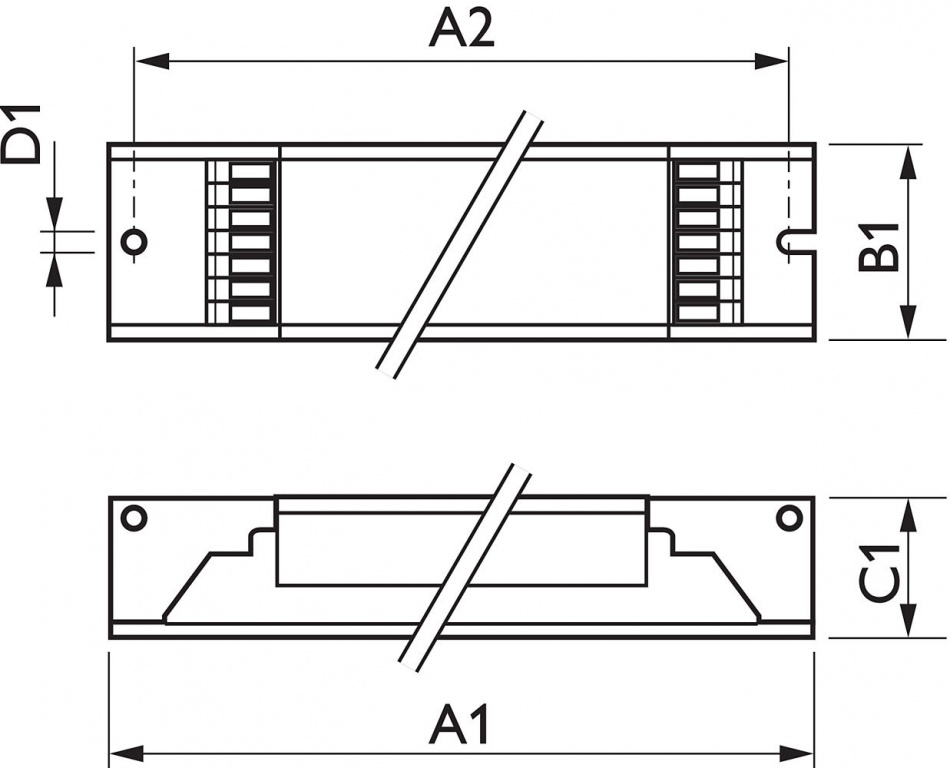

Statecznik HF-Ri TD 3 14/24 TL5 E+ 195-240V 50/60Hz Kod Elektriko: 29857 Kod Philips: 8718291156765 Czas zapłonu: 1 (max) s Znamionowa liczba lamp: 3 piece Moc systemu (statecznik+lampa): 14/24 Znamionowa lampa: TL5 Napięcie sieciowe: 195-240 V Korpus: L 360x39x22 Klasa wydajności energ.: A1 BAT Napięcie awaryjne: 176-254 Nap. zapłonu zasilanie awaryj.: 198-254 V Szczytowy prąd początkowy: 31 (max) A Czas szczytowego prądu pocz.: 0.26 ms Max. stateczników dla B16A: 16 x Wartość THD EUR: 10 % Poziom hałasu: Inaudible Poj. przew. wyjść. do ziemi: 200 (max) pF Poj. przew. wyjść. wzajemna: 200 (max) pF Śred. przew. do zac. auto.: 0.75 mm2 Moc układu TL-D: 57.6 Moc lampy TL-D: 17 Straty mocy lampy TL-D: 6.6 Moc układu PL-L: 50.3/75.2 Moc lampy PL-L: 15/22.9 Straty mocy lampy PL-L: 5.3/6.5 Moc układu TL5: 49.1/77.2 Moc lampy TL5: 15/23.3 Straty mocy lampy TL5: 4.1/7.3 Moc układu TL5 ECO: 43.5/66.5 Moc lampy TL5 ECO: 13.6/20.1 Straty mocy lampy TL5 ECO: 2.7/6.2 Temp. wymagana do zapłonu: -25 (min), 50 (max) C Temp. otoczenia: -25 (min), 50 (max) C Długość A1: 360.0 mm Odległ. otw. montaż. dł. A2: 350.0 mm Szerokość B1: 39.0 mm Wysokość C1: 22.0 mm Częst.rad. 30 MHz ... 1000MHz: EN 55022 Class B Certyfikaty: ENEC / VDE-EMV Opakowanie zbiorcze: 10 Waga netto 1 szt.: 0.377 kg

Cena

356,34 zł brutto
289,71 zł netto

Statecznik HF-Ri TD 4 14/24 TL5 E+ 195-240V 50/60Hz Kod Elektriko: 29858 Kod Philips: 8718291156789 Czas zapłonu: 1 (max) s Znamionowa liczba lamp: 4 piece Moc systemu (statecznik+lampa): 14/24 Znamionowa lampa: TL5 Napięcie sieciowe: 195-240 V Korpus: L 360x39x22 Klasa wydajności energ.: A1 BAT Napięcie awaryjne: 176-254 Nap. zapłonu zasilanie awaryj.: 198-254 V Szczytowy prąd początkowy: 31 (max) A Czas szczytowego prądu pocz.: 0.26 ms Max. stateczników dla B16A: 16 x Wartość THD EUR: 10 % Poziom hałasu: Inaudible Poj. przew. wyjść. do ziemi: 200 (max) pF Poj. przew. wyjść. wzajemna: 200 (max) pF Śred. przew. do zac. auto.: 0.75 mm2 Moc układu TL-D: 75 Moc lampy TL-D: 16.6 Straty mocy lampy TL-D: 8.6 Moc układu PL-L: 70.6/100.3 Moc lampy PL-L: 15.8/22.9 Straty mocy lampy PL-L: 7.4/8.7 Moc układu TL5: 63.3/103.3 Moc lampy TL5: 14.5/23.4 Straty mocy lampy TL5: 5.3/9.7 Moc układu TL5 ECO: 55/86.9 Moc lampy TL5 ECO: 12.9/19.7 Straty mocy lampy TL5 ECO: 3.4/8.1 Temp. wymagana do zapłonu: -25 (min), 50 (max) C Temp. otoczenia: -25 (min), 50 (max) C Długość A1: 360.0 mm Odległ. otw. montaż. dł. A2: 350.0 mm Szerokość B1: 39.0 mm Wysokość C1: 22.0 mm Częst.rad. 30 MHz ... 1000MHz: EN 55022 Class B Certyfikaty: ENEC / VDE-EMV Opakowanie zbiorcze: 10 Waga netto 1 szt.: 0.392 kg

Cena

356,34 zł brutto
289,71 zł netto

Opis Pytania i odpowiedzi Gwarancja

Podstawowe informacje
Interfejs	TD
Kod zastosowania	E+
Częstotliwość sieciowa	50/60 Hz
Trwałość 90% @Tcaselife	50000 hr
Parametry pracy
Automatyczny restart	Yes
Prąd upływu	0.5 (max) mA
Bezpieczny zakres nap. siec.	-10%/+10%
Zakres napięcia sieciowego	-8%/+6%
Ochrona przepięciowa 320VAC	48 hr
Ochrona przepięciowa 350VAC	2 hr
Wsp. mocy dla 100% obciążenia	0.95 -
Zakres regulacji mocy	1%-100%
Straty w trybie czuwania	0.25 (max) W
Współczynnik szczytu	1.7 (max) -
Parametry termiczne
T-obudowy trwałość	75 (max) C
T-obudowy max.	75 (max) C
Temp. przechowania	-40 (min), 80 (max) C
Spełniane normy i wymogi
Częst.rad. 9 kHz ... 30MHz	EN 55015
Standard bezpieczeństwa	IEC 61347-2-3
Standard zastosowania	IEC 60929
Standard jakości	ISO 9000:2000
Standard ochrony środowiska	ISO 14001
Poziom odkształcenia prądu	IEC 61000-3-2
Odporność EMC	IEC 61547
Wibracje	IEC 68-2-6 Fc
Odporność na wstrząsy	IEC 68-2-29 Eb
Wilgotność	EN 61347-2-3 clause 11
Oznaczenie CE	Yes
Standard dla ewakuacji	IEC 60598-2-22

Przyciemnianie — następny krok w oszczędzaniu energii

Bardzo małe straty mocy wynikające z pozostawania w stanie gotowości, kontrolowane odcięcia przy poziomach przyciemnienia powyżej 80%, hybrydowa kontrola zmiany natężenia strumienia świetlnego (kontrola prądu przy 100% i kontrola mocy przy 1%); w połączeniu ze świetlówkami MASTER TL5 Eco najbardziej energooszczędne rozwiązanie
Działanie na wysokiej częstotliwości poprawia jakość światła i wydłuża czas eksploatacji lampy.
Zgodność z normami europejskimi i azjatyckimi; można używać w systemach oświetlenia awaryjnego

Ten inteligentny elektroniczny statecznik wysokiej częstotliwości z funkcją przyciemniania reguluje działanie świetlówek za pomocą protokołu DALI lub Touch and Dim sterowanego przyciskami. Spełnia wymogi normy A1BAT, wyprzedzając w ten sposób planowane zmiany przepisów. Specjalne polecenia umożliwiają zmniejszenie zużycia energii w systemie oraz uzyskanie informacji na temat mocy podłączonych lamp w watach. Po połączeniu ze sterownikami może przynieść jeszcze większe oszczędności energii.

Charakterystyka urządzenia

Inteligentny statecznik HFR rozpoznaje typ lampy, do której jest podłączony (T5 HE, HO, ECO, TL-D, PL-L), i odpowiednio dostosowuje parametry zasilania
Zaprogramowany start: zapłon bez migania < 1.0 sekundy; brak efektu prążkowania i stroboskopu. Podgrzewanie elektrod lampy umożliwia włączanie i wyłączanie lamp bez skracania ich okresu eksploatacji
Inteligentne zasilanie zapewnia stały strumień świetlny niezależnie od wahań napięcia oraz zmianę natężenia strumienia świetlnego od 1 do 100%
Obwód odcinający dopływ prądu jest uruchamiany w ciągu pięciu sekund od awarii lampy (wyłącznik bezpieczeństwa), a po wymianie lampy statecznik resetuje się automatycznie
Możliwość zaprogramowania inteligentnych funkcji przez złącze Philips MultiOne: Tryb korytarza, stopień przyciemnienia po przejściu na awaryjne zasilanie prądem stałym, czas ciągłego świecenia

Aplikacje/Zastosowania

Do użytku w pomieszczeniach, do zastosowań ogólnych i zadaniowych w połączeniu z systemami sterowania oświetleniem (kontrola osobista, powiązanie ze światłem dziennym, wykrywanie ruchu)
